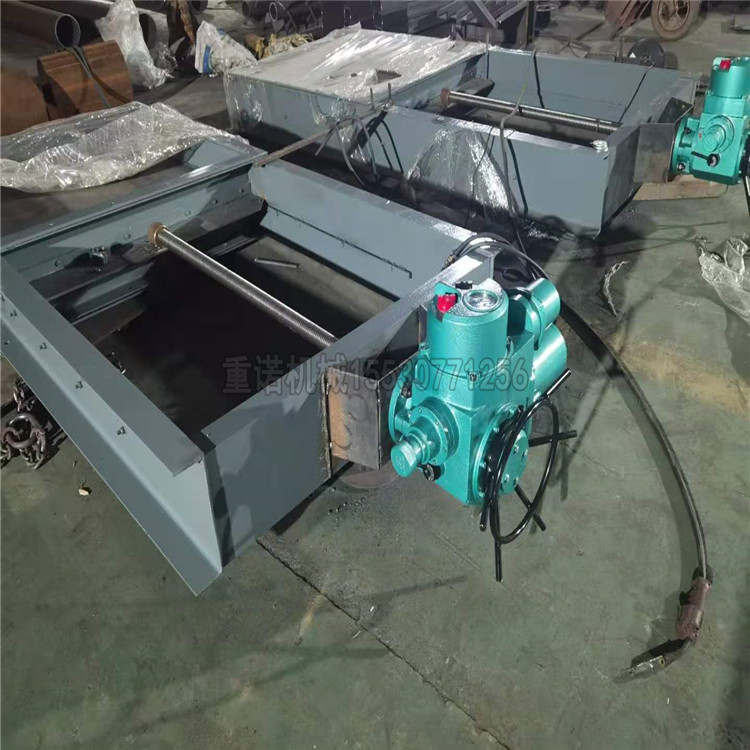

手动插板阀通常手动插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的于卸料器配套使用，手动螺旋闸阀的直径与卸料器进料口配套，有方形和圆形两种。手动插板阀经常与卸料装置或是料仓配套使用，手动螺旋闸阀采用法兰连接安装简易，进出料口有方形和圆形两种，根据口径的大小有几十种规格，广泛应用于冶金、碳素、化工、建材等行业。手动插板阀具有结构简单紧凑、设计合理、密封可靠、操作轻便灵活、体积小、通道流畅、阻力小、易安装、易拆卸等优点，手动螺旋闸阀可水平安装或是垂直安装，具有防磨损和自动补偿功能寿命长等特点。手动插板阀在正常的使用过程中各传动部位应定期检查，加润滑油做好维护。手动插板阀安装及说明1. 插板阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2. 各连接部位螺栓，要求均匀拧紧；3. 检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活4. 用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；5. 用户在安装阀门时，必须预留阀门驱动的必要空间6. 驱动装置的接
线须按线路图进行；插板阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
气动插板阀的气缸一般选用SC型气缸。
SC标准气缸适用在各行各业，除尘设备上的气缸一般配套提升阀和电磁脉冲阀使用，公司根据客户具体要求和需求定制不同缸径和行程的气缸、气缸法兰、气缸配套的单耳双耳、以及气缸标准气杆和气缸加长气杆等。
SC标准气缸是离线清灰除尘设备离线阀的配套产品，也配在除尘器管道通风口的通风碟阀和气动插板阀使用，除尘器专用气缸一般分为前法兰、后单耳、后双耳、加长杆四种，四种也可交叉相配，随除尘器的设计要求确定气缸的缸径和行程，也跟据客户要定做。输送机参数型号 输送机的型号参数规格：LS100，160，200，250，315，400，500，630，800，1000，1250 长度从4m到70m，每隔8.5m一档,当长度超过35m时,采用双端驱动,选型时应符合标准公称长度,特殊需要可在选配节中另行提出。 LS型螺旋输送机规格、技术参数： 表一: 规格型号 100 160 200 250 315 100 500 630 800 1000 1250 螺旋直径 100 160 200 250 315 100 500 630 800 1000 1250 螺 距 100 160 200 250 315 355 400 450 500 560 630 n 140 112 100 90 80 71 63 50 40 32 25 Q 2.2 7 13 22 31 62 98 140 200 280 380 n 112 90 80 71 63 56 50 40 32 25 20 Q 1.7 6 10 18 24 49
